FP0的F120 (ROR)指令

    F120 (ROR)是16位二进制数的循环右移指令，其功能是将D指定的16位二进制数循环右移n位，右移n位后，最后一位移出的数（位地址为n-1）传送到特殊内部继电器R9009（进位标志）中，D中的16位二进制数从位地址0开始的n位依次右移到相邻的低位，指令格式及操作数范围如表4-108所示。    当n≥16时，其结果与减去16的倍数后相同。例如，n=K17时与n=K1的结果相同，n=K52时与n=K4的结果相同。    表4-108    指令格式及操作数范围
    当触发信号X0接通时，数据寄存器DT0中的数据被循环右移5位。右移后，最后一位移出的数（位地址为4）传送到R9009中，DT0中的低5位（0～4位）右移到高5位（11～15位）中，如图4-81所示。

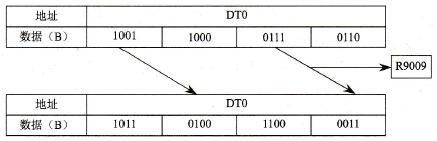

    图4-81    n=K5时循环右移指令的执行结果
