FP0的F121 (ROL)指令

    F121 (ROL)是16位二进制数的循环左移指令，其功能是将D指定的16位二进制数循环左移n位，左移n位后，最后一位移出的数传送到特殊内部继电器R9009（进位标志）中，D中的16位二进制数从位地址n-1开始的位依次左移到相邻的高位，指令格式及操作数范围如表4-109所示。    表4-109    指令格式及操作数范围

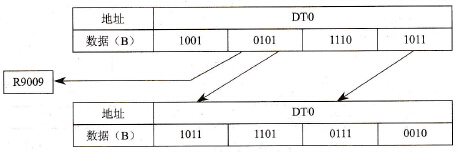

    当n≥16时，其结果与减去16的倍数后相同。例如，n=K19时与n=K3的结果相同，n=K52时与n=K4的结果相同。    当触发信号X0接通时，数据寄存器DT0中的数据被循环左移5位。左移后，DT0中的高5位（11～15位）左移到低5位（0～4位）中，最后一位移出的数（位地址为11的数据位）传送到R9009中，如图4-82所示。
    图4-82    n=K5时循环左移指令的执行结果
