FP0的F122 (RCR)指令

   F122 (RCR)是16位二进制数带进位标志循环右移的指令，其功能是将D指定的数据带进位标志循环右移由n规定的位数，右移n位后，进位标志和D规定的16位二进制数从位地址0开始的n-1位数据依次右移到相邻的低位，最后一位移出的数据（位地址为n-1）传送到R9009（进位标志）中。指令格式及操作数范围如表4-110所示。    表4-110    指令格式及操作数范围
    当n≥16时，其结果与减去16的倍数后相同。例如，n=K19时与n=K3的结果相同，n=K52时与n=K4的结果相同。    当触发信号X0接通时，DT0中的数据带进位标志循环右移4位。循环右移4位后，位地址3的数据被传送到R9009（进位标志）中，进位标志和DT0中位地址0～2的数据右移到DT0的高4位。若移位前R9009为1，则移位后R9009为0，结果如图4-83所示。

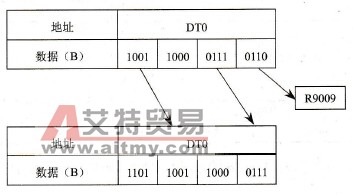

    图4-83    n=K4时循环右移指令的执行结果
