FP0的F123 (RCL)指令

    F123 (RCL)是16位二进制数带进位标志循环左移的指令，其功能是将D指定的数据带进位标志循环左移由n规定的位数，左移n位后，进位标志和D中的16位二进制数依次左移到相邻的高位，最后一位移出的数据（位地址为16-n）传送到R9009（进位标志）中。指令格式及操作数范围如表4-111所示。    表4-111    指令格式及操作数范围
    当n≥16时，其结果与减去16的倍数后相同。例如，n=K25时与n=K9的结果相同，n=K68时与n=K4的结果相同。    当触发信号X0接通时，DT0带进位标志循环左移4位。循环左移4位后，位地址为12的数据被传送到R9009（进位标志）中，进位标志和DT0中位地址为15~13的数据左移到DT0的低4位。若移位前R9009为1，则移位后R9009为0，结果如图4-84所示。

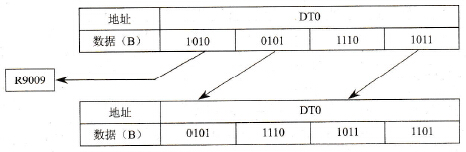

    图4-84    n=K4时循环左移指令的执行结果
