FP0的F130 (BTS)指令

来源：艾特贸易2017-06-05

简介F130 (BTS) 是对一个 16 位存储单元的某一位进行置位操作的指令，其功能是将指定存储单元的指定位（范围是 H0 ～ HF 或 K0 ～ K15 ）置为 1(ON) ，其他位保持不变，指令形式及操作数类型如

    F130 (BTS)是对一个16位存储单元的某一位进行置位操作的指令，其功能是将指定存储单元的指定位（范围是H0～HF或K0～K15）置为1(ON)，其他位保持不变，指令形式及操作数类型如表4-113所示。    表4-113    指令格式及操作数范围

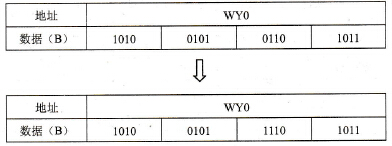

    当触发信号X0接通时，WY0的第8位被置1，即Y7的线圈得电输出(ON)，其他继电器(YF～Y8、Y6～Y0)保持不变，如图4-85所示。
n=K7时置位指令的执行结果     图4-85    n=K7时置位指令的执行结果
