FP0的F131 (BTR)指令

来源：艾特贸易2017-06-05

简介F131 (BTR) 是对一个 16 位存储单元的某一位进行复位操作的指令，其功能是将指定存储单元的指定位（范围是 H0 ～ HF 或 K0 ～ K15 ）复位为 0(OFF) ，其余的数据位保持不变，指令形式及操作

    F131 (BTR)是对一个16位存储单元的某一位进行复位操作的指令，其功能是将指定存储单元的指定位（范围是H0～HF或K0～K15）复位为0(OFF)，其余的数据位保持不变，指令形式及操作数类型如表4-114所示。    表4-114    指令格式及操作数范围

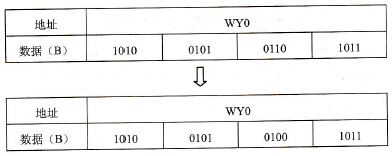

    当触发信号X0接通时，WY0的第6位被复位为0(OFF)，即Y5的线圈失电，其他继电器(YF～Y6、Y4～Y0)保持不变，如图4-86所示。
n=K5时复位指令的执行结果     图4-86    n=K5时复位指令的执行结果
