FP0的F133 (BTT)指令

    F133 (BTT)是对一个16位存储单元的某一位进行位测试操作的指令，其功能是测试指定存储单元的指定位（范围是H0～HF或K0～K15）的状态，测试结果存储在内部特殊内部继电器R900B中。若该位是0(OFF)，则R900B得电(ON)；若该位是1(ON)，则R900B失电(OFF)。指令形式及操作数类型如表4-116所示。    当触发信号X0接通时，该指令测试DT1中第10位的状态，DT1的第10位为0，所以测试后R900B得电(ON)，如图4-88所示。    表4-116    指令格式及操作数范围

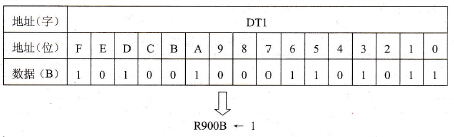

    图4-88    n=K9时位测试指令的操作
