FP0的F74 (ABCD)指令

    F74 (ABCD)是将ASCII码数转换成BCD码数的指令，其功能是根据S2指定的内容，将起始于S1指定的16位存储单元的ASCII码数转换成BCD码数，结果存储在起始于由D指定的16位存储单元的存储区域中，指令格式及操作数范围如表4-70所示。    表4-70    指令格式及操作数范围
    S2指定了原数据的字节数及转换后数据的存储方向（正／反方向），设定格式如图4-48所示。当触发信号X0接通时，存储在DT1、DT0中的4个字节ASCII码数转换成4位BCD码数，结果存储在DT10中，如图4-49所示。若表4-70中S2=H1004，则指令执行后结果反向存储，DT10=H8765。

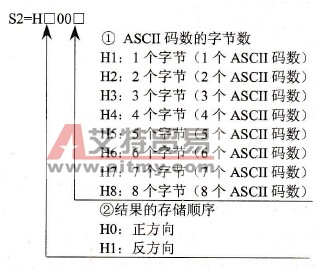

    图4-48    S2的设定格式
    图4-49    S2=H4时的结果    一个BCD码数只占半字节，一个ASCII码数占8位（1个字节），因而转换成BCD码数后，数据的长度为原来的一半。
