FP0系列PLC高速计数器的功能

    (1) HSC占用的继电器和寄存器资源    HSC在工作时要占用一部分I/O继电器和寄存器资源，如表4-129所示。表中的特殊内部继电器R903A～R903D分别作为CH0～CH3的标志继电器，若某一通道的HSC处于计数状态，则其对应的标志继电器接通(ON)，若HSC停止计数，对应的标志继电器就断开(OFF)。    (2) HSC控制字的设定    HSC的4个通道分为互相独立的两组，CH0和CH1是一组，CH2和CH3是一组。两组HSC的工作方式分别由系统寄存器No.400和No.401中的控制字设定，两组的设置方式和控制位的定义类似，如表4-130～表4-133所示。    表4-129    HSC占用的继电器和寄存器资源
    表4-130    FP0中第一组HSC高8位控制字的设定

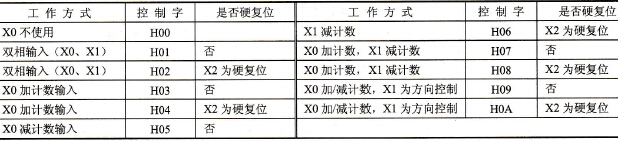

    表4-131    FP0中第一组HSC低8位控制字的设定
    注：1．双相输入方式要求X0和X1输入正交脉冲，当X0的相位超前于X1时为加计数方式，反之则为减计数方式。    2．当控制字为H07和H08时，X0和X1为相互独立的输入方式，此时HSC对两路输入分别计数，X0只能加计数，X1只能减计数。    3．当控制字为H09和H0A时，X0为加／减计数方式，X1为计数方向控制端。X1为低电平（断开）时X0为加计数，X1为高电平（接通）时X0为减计数。    4．被设置为不使用的输入端可作为普通的输入继电器使用，而被设置为使用的输入端不能再作其他用途。    5．在设定控制字时只需将高8位和低8位组合在一起存入系统寄存器即可。如将X0设置为加计数输入，X1为减计数输入，X2为硬复位时，则系统寄存器No.400中的控制字应设定为H0406，可简写为H406。第二组HSC的设置与第一组的类似，下面不再重复说明。    表4-132    FP0中第二组HSC高8位控制字的设定
    表4-133    FP0中第二组HSC低8位控制字的设定
