FP0的F75 (BNA)指令

    F75 (BINA)是将二进制数转换成ASCII码数的指令，其功能是将S1指定的16位二进制数转换成ASCII码数，结果根据S2的设定存储在起始于由D指定的16位存储单元的存储区域中。在目的存储单元D中，数据的存储顺序是按照转换后的数字由高字节开始存放（逆序），指令格式及操作数范围如表4-71所示。    表4-71中，当触发信号X0接通时，存储在DT0中的16位二进制数（-123）被转换成对应的ASCII码数，结果存储在DT10和DT11中，如图4-50所示。这里S2=K4，转换后的数据为4个字节。需要注意的是，PLC中的数据都是以补码的形式存储的，此处DT0中的数据(HFF85)是-123的补码。若S2=K6，转换后为6个字节，多余的低位存储单元中被填以空格（ASCII码为H20)，此时DT12=H3332, DT11=H312D, DT10=H2020。    表4-71    指令格式及操作数范围
    S2设定保存结果的存储单元的字节数（ASCII码数），在转换负数时，负号“-”也被转换成对应的ASCII码（ASCII码为H2D）。若转换的是正数，“+”号不被转换。如果由S2指定的区域大于转换所需的空间，多余的低位存储单元中被填以空格。

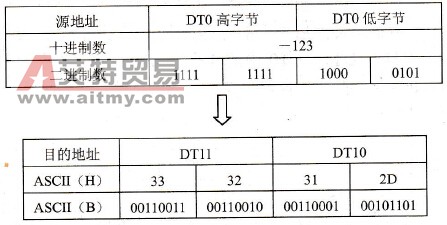

    图4-50    S2=K4时的结果
