FP0的F162 (HC0S)指令

    F162 (HC0S)是高速计数器的输出置位指令，其功能是当内置高速计数器的当前值（经过值）达到( S+1，S)中的目标值时，将指令中指定的高速计数器的输出Yn置为1(ON)，指令形式及操作数类型如表4-135所示。    表4-135    指令格式及操作数范围
    当触发信号X0接通时执行该指令，HSC开始计数，若(DT2，DT1)中的目标值与HSC的0通道(CH0)中的当前值相等，Y0被置为1(ON)并保持（以中断的方式进行处理），同时该指令的控制功能及指令中设置的目标值被清除。S设定的目标值范围是-8388608～8388607( HFF800000～H007FFFFF)，存储在对应的特殊数据寄存器DT9047和DT9046中。    该指令在执行时，对应的标志继电器( R903A～R903D)被置为1(ON)，就不会执行同一通道HSC的其他相关指令。每一个HSC的工作方式和目标值都可以用F0 (MV)或F1 (DMV)读出或修改，当前值可以用F0 (MV)或F1 (DMV)读出，但只能用F1 (DMV)修改。HSC工作方式的设定参数存储在特殊数据寄存器DT9052中，每一个通道对应DT9052中的4位二进制数，如图4-91所示。下面的相关指令与此类似，不再重复说明。

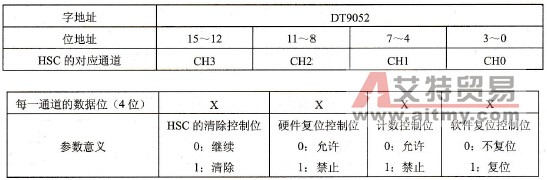

    图4-91    DT9052中的参数设置
