FP0的F77 (DBIA)指令

    F77（DBIA）是将32位二进制数转换成ASCII码数的指令，其功能是将S1指定的32位二进制数转换成ASCII码数，结果根据S2指定的内容存储在起始于由D指定的16位存储单元的存储区域中。在D中，数据的存储按照逆转后的数字顺序由高字节开始存储，指令格式及操作数范围如表4-73所示。当触发信号X0接通时，存储在DT0和DT1中的32位二进制数被转换成对应的ASCII码数，转换后的数据存储在DT10～DT14中，如图4-52所示。需要说明的是，此处DT0和DT1中的数HFF439EB2是被转换数据-12345678的补码。    表4-73    指令格式及操作数范围

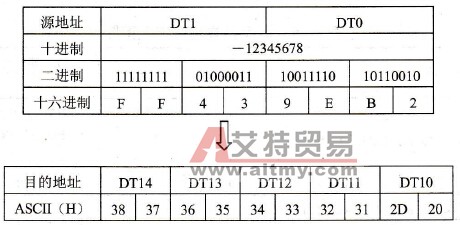

    图4-52    S2=K10时的结果    指令中S2用于设定保存结果的存储单元的字节数。若被转换的数据是负数，“-”号也被转换成对应的ASCII码（ASCII码为H2D）；被转换的数据是正数时，“+”号则不转换。    如果由S2指定的存储单元数大于所需要的空间，多余的字节将被置为“空格”(ASCII码为H20)。
