FP0的F89 (EXT)指令

来源：艾特贸易2017-06-05

简介F89 (EXT) 是 16 位二进制数符号位的扩展指令，其功能是将 D 指定的 16 位二进制数的符号位复制到 D+1 ，结果存储在 D+1 和 D 中。若 D 中的 16 位二进制数是负数（最高位为 1 ）时，扩展后

    F89 (EXT)是16位二进制数符号位的扩展指令，其功能是将D指定的16位二进制数的符号位复制到D+1，结果存储在D+1和D中。若D中的16位二进制数是负数（最高位为1）时，扩展后D中的数据保持不变，D+1中的每一位都是1，指令格式及操作数范围如表4-84所示。    表4-84    指令格式及操作数范围

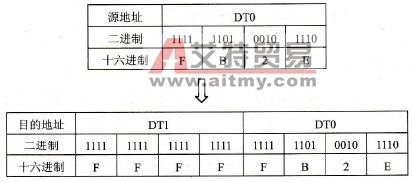

    当触发信号X0接通时，该指令将DT0中数据的符号位复制到DT1中，存放在DT0和DT1中的数据就可作为32位二进制数来处理，如图4-63所示。其中DT0中的数据HFB2E是“-1234”的补码。若DT0=H1234，则指令执行后DT0=H1234，DT1=H0，即将DT0的符号位“0”扩展到DT1中，DT1中的每一位都是0。
指令的执行结果     图4-63    指令的执行结果
