FP0的F90 (DECO)指令

    F90 (DECO)是解码指令，其功能是将S指定的16位二进制数根据n的设定进行解码，结果存储在起始于D指定的存储单元的区域中，指令格式及操作数范围如表4-85所示。    表4-85    指令格式及操作数范围

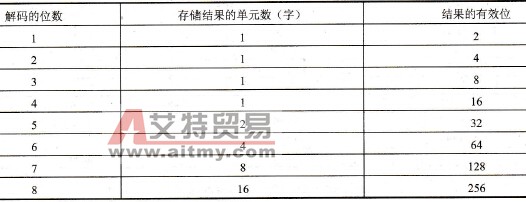

    n用十六进制数规定待解码的起始位和解码的位数，如图4-64所示。解码的位数与结果的关系如表4-86所示。
    图4-64    n的格式    表4-86    解码的位数与结果的对应关系

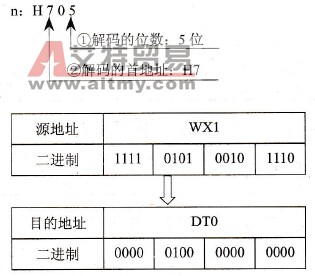

    当触发信号X0接通时，将WX1中第7位开始的5位二进制数解码，结果存储在DT0中，5位二进制数为“01010”，对应的位地址是K10，解码后将目的单元的第10位置1，其余的数据位全为0，如图4-65所示。

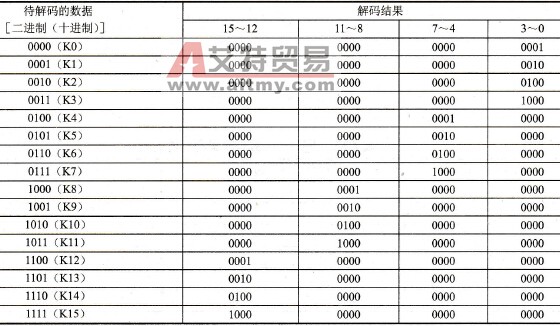

    图4-65    解码的结果    如果解码条件n规定的起始位地址为H0（位地址为0），解码的位数为H4（4位），即对4位数据解码时，解码结果（16位二进制数）如表4-87所示。    表4-87    解码结果的对应关系
