FP0的F91 (SEGT)指令

来源：艾特贸易2017-06-05

简介F91 (SEGT) 是十六进制数的 7 段解码指令，其功能是将 S 指定的 4 位十六进制数转换成 7 段 LED 数码管（共阴）显示对应的字形码，结果存储在起始于 D 指定的 16 位存储单元的存储区域中

    F91 (SEGT)是十六进制数的7段解码指令，其功能是将S指定的4位十六进制数转换成7段LED数码管（共阴）显示对应的字形码，结果存储在起始于D指定的16位存储单元的存储区域中，指令格式及操作数范围如表4-88所示。    用于7段显示的数据占8位，来表示一个十六进制数，十六进制数的7段字形码如表4-89所示。当触发信号X0接通时，DT0中的数据被转换成4位十六进制数对应的7段字形码，结果存储在WY1和WY0中，如图4-66所示。    表4-88    指令格式及操作数范围

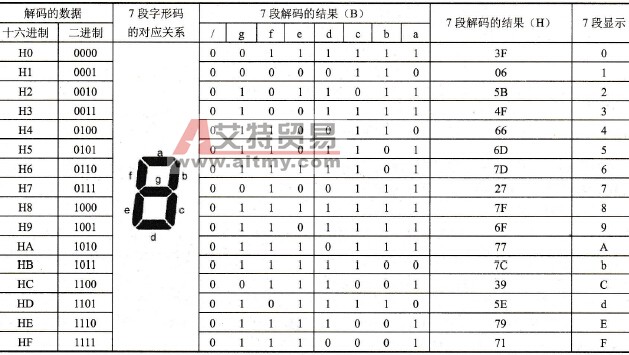

    表4-89    7段解码表

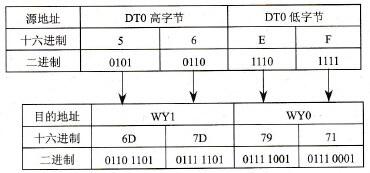

指令的执行结果     图4-66    指令的执行结果
