FP0的F92 (ENCO)指令

    F92 (ENCO)为编码指令，其功能是将S指定的16位二进制数根据n的规定进行编码，结果存储在起始于D指定的16位存储单元的存储区域中，存储结果的单元中无效位设置为0，指令格式及操作数范围如表4-90所示。    表4-90    指令格式及操作数范围
    n用十六进制数规定编码的起始位地址和位数，如图4-67所示。当触发信号X0接通时，该指令将WX1和WX0中的32位数编码，结果存储在DT0中，如图4-68所示。

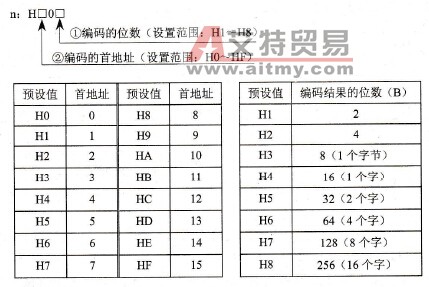

    图4-67    n的格式
    图4-68    编码的结果    如果设定编码条件n的起始位地址为H0（位地址为0），编码的位数为H4（24=16位），对16位二进制数进行编码时，编码的结果如表4-91所示。    表4-91    16位二进制数编码的结果
