FP0的F93 (UNIT)指令

    F93 (UNIT)是16位二进制数的组合指令，其功能是将S指定的1～4个16位存储单元的最低4位取出来组合成一个字，结果存储在D指定的16位存储单元中，指令格式及操作数范围如表4-92所示。    n规定了被组合数据的个数，范围为K0～K4。当n为K0时，不执行该命令；当n<K4时，D中未被占用的高位数据位被自动复位为0。    当触发信号X0接通时，将输入继电器WX0～WX2的低4位取出来组合成一个字存放在DT1中，如图4-69所示。    表4-92    指令格式及操作数范围

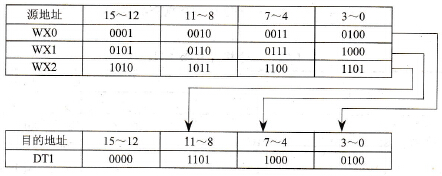

    图4-69    n=K3时的数据组合
