FP0的F73 (BCDA)指令

    F73 (BCDA)是将BCD码数转换为ASCII码数的指令，其功能是根据S2指定的内容，将起始于S1指定的16位存储单元的BCD码数转换成ASCII码数，结果存储在起始于由D指定的16位存储单元的存储区域中，指令格式及操作数范围如表4-69所示。    表4-69    指令格式及操作数范围
    当触发信号X0接通时，存储在DT0中的4位BCD码数（2个字节）被转换成ASCII码数，结果存储在DT11和DT10中，如图4-46所示。S2指定了原数据的字节数及转换后数据的存储方向（正／反方向），设定格式如图4-47所示。若表4-69中S2=H1002，则指令执行后结果反向存储，DT10=H3635, DT11=H3837。

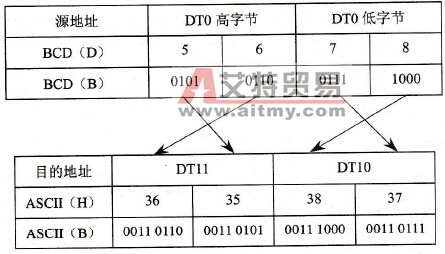

    图4-46    S2=H2时的结果

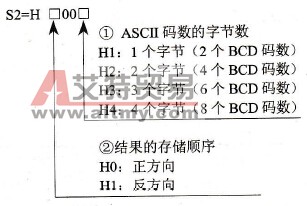

    图4-47    S2的设定格式    一个BCD码数占4位（半字节），一个ASCII码数占8位（1个字节），因此转换成ASCII码数后，数据长度为原来的2倍。
