FP0的F94( DIST)指令

来源：艾特贸易2017-06-05

简介F94 (DIST) 是 16 位二进制数的分离指令，其功能是将 S 指定的 4 位十六进制数分离，结果依次存储在 D 开始的 1 ～ 4 个 16 位存储单元的低 4 位（位地址 0 ～ 3 ），其余的数据位保持不变，

    F94 (DIST)是16位二进制数的分离指令，其功能是将S指定的4位十六进制数分离，结果依次存储在D开始的1～4个16位存储单元的低4位（位地址0～3），其余的数据位保持不变，指令格式及操作数范围如表4-93所示。    表4-93    指令格式及操作数范围
    n规定了分离数据的个数，范围为K0～K4。当n为K0时，不执行该命令。    触发信号X0接通时，DT0中的4位十六进制数的3位（从低位开始）被分离出来，分离出来的数据分别存放在WR0、WR1、WR2的最低位中，如图4-70所示。

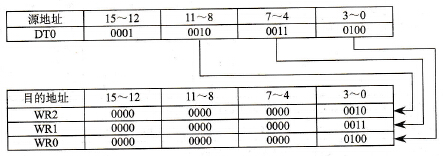

n=K3时的数据分离     图4-70    n=K3时的数据分离
