FP0的F96 (SRC)指令

    F96 (SRC)是在16位存储单元中查找指定数据的指令，其功能是在S2（首地址）和S3（末地址）指定的存储区域中查找与S1的内容相同的数据，指令格式及操作数范围如表4-95所示。其中首地址S2和末地址S3必须满足如下条件。    ①S2和S3属于同一类型的操作数。    ②S2<S3，数据从S2～S3进行搜寻。    当查找完成时，查找结果存储如下。    ①与S1的内容相同的数据个数存储在特殊数据寄存器DT9037中。    ②从S2开始的第一个存储单元算起，第一次发现该数据的位置被存储在特殊数据寄存器DT9038中。    表4-95    指令格式及操作数范围

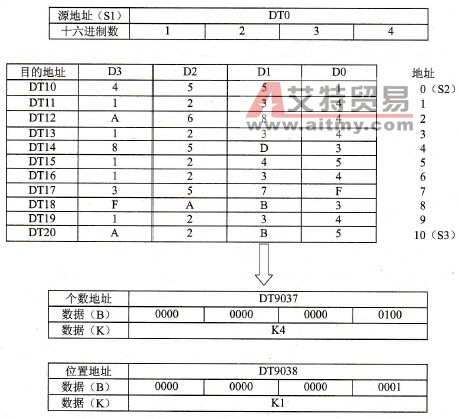

    当触发信号X0接通时，该指令在DT10～DT20中查找与DT0内容相同的数。查找完成后，查找到与DT0内容相同的数据的次数存储在DT9037。从DT10开始，第一次发现该数据的位置存储在DT9038，如图4-72所示。
    图4-72    数据查找指令的执行结果
