FP0的F40(B+)指令

    F40 (B+)为两个4位BCD码数的加法指令，其功能是将S指定的4位BCD码数与D指定的4位BCD码数相加，结果（仍为BCD码数）存储在D中，如图4-26所示。指令格式及操作数范围如表4-32所示。当计算结果超过4位数字BCD码数时（溢出），进位标志继电器R9009瞬间接通（一个扫描周期）；计算结果为零时，R900B瞬间接通（一个扫描周期）。4位BCD码数的范围是K0~K9999 (BCD)。    当触发信号X1接通时，内部继电器WR2中的BCD码数和数据寄存器DT1中的BCD码数相加，结果存储在WR2中（被加数存储单元WR2中的数据被加法的结果覆盖）。

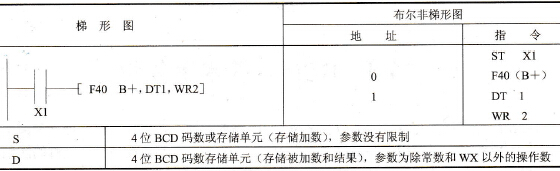

    图4-26    指令的功能    表4-32    指令格式及操作数范围
