FP0的F100( SHR)指令

来源：艾特贸易2017-06-05

简介F100 (SHR) 是将 16 位二进制数右移 n 位的指令，其功能是将 D 指定的 16 位二进制数右移 n 位。数据右移 n 位后，最后一位移出的数据（位地址为 n-1 ）传送到进位标志 R9009 中， D 中的 1

    F100 (SHR)是将16位二进制数右移n位的指令，其功能是将D指定的16位二进制数右移n位。数据右移n位后，最后一位移出的数据（位地址为n-1）传送到进位标志R9009中，D中的16位存储单元的最高n位为0，指令格式及操作数范围如表4-97所示。    表4-97    指令格式及操作数范围

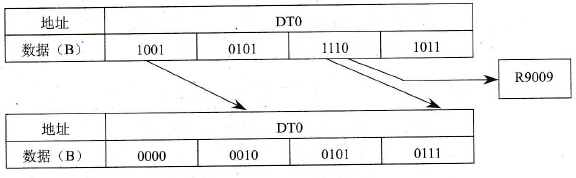

    当触发信号X0接通时，数据寄存器DT0中的数据被右移6位，数据右移后，位地址5的数据传送到特殊内部继电器R9009（进位标志）中，DT0的高6位为0，如图4-73所示。
n=K6时右移指令的执行结果     图4-73    n=K6时右移指令的执行结果
