FP0的指令

F41 (DB+)    F41 (DB+)为两个8位BCD码数的加法指令，其功能是将由S指定的8位BCD码数(S为低4位，S+1为高4位)与由D指定的8位BCD码数（D为低4位，D+1为高4位）相加，结果存储在数据存储单元D和D+1中，如图4-27所示。指令格式及操作数范围如表4-33所示。    当触发信号X1接通时，内部继电器WR3、WR2中的8位BCD码数分别和数据寄存器DT2、DT1中的8位BCD码数相加，结果存储在WR3、WR2中（被加数存储单元D和D+1中的数据被加法的结果覆盖）。8位BCD码数的范围是K0～K99999999 (BCD)。当计算结果超过8位BCD码数的范围时，进位标志继电器R9009瞬间接通（一个扫描周期）；当计算结果为0时，R900B瞬间接通（一个扫描周期）。

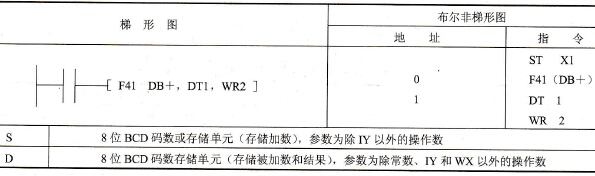

    图4-27    指令的功能    表4-33    指令格式及操作数范围
