FP0的F101 (SHL)指令

    F101 (SHL)是将16位二进制数左移n位的指令，其功能是将D指定的16位二进制数左移n位。数据左移n位后，最后一位移出的数据（位地址为16-n）传送到进位标志R9009中，而D中从位地址0开始的最低n位为0，指令格式及操作数范围如表4-98所示。    当触发信号X0接通时，数据寄存器DT0中的数据被左移4位。数据左移后，最后一位移出的数据（位地址为12）传送到特殊内部继电器R9009（进位标志）中，DT0的低4位为0，如图4-74所示。    表4-98    指令格式及操作数范围

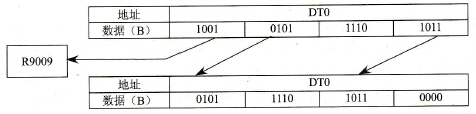

    图4-74    n=K4时左移指令的执行结果
