FP0的F105 (BSR)指令

    F105 (BSR)是将十六进制数右移一位的指令，其功能是将D指定的十六进制数右移一位。数据右移后，D中十六进制数的最低位（4位二进制）的数据移出，并传送到特殊数据寄存器DT9014的最低4位中，D中的十六进制最高位（4位二进制）为0，指令格式及操作数范围如表4-99所示。    表4-99    指令格式及操作数范围
    当触发信号X0接通时，将DT0中的4位十六进制数右移一位（4位二进制）。数据右移后，十六进制位地址0（二进制0～3位）的数据移出，并传送到特殊数据寄存器DT9014的低4位中，DT0的最高位（二进制12～15位）为0，如图4-75所示。

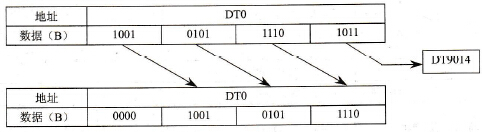

    图4-75    右移指令的执行结果
