FP0的F43 (DB+)指令

    F43 (DB+)为8位BCD码数相加存储在指定单元的指令，其功能是将S1指定的8位BCD码常数或存储单元中的数据（S1为低4位，S1+1为高4位）与由S2指定的8位BCD码数(S2为低4位，S2+1为高4位)相加，结果存在数据存储单元D和D+1中，如图4-29所示。指令格式及操作数范围如表4-35所示。    当触发信号X1接通时，内部继电器WR3、WR2中的8位BCD码数分别和数据寄存器DT2、DT1中的8位BCD码数相加，结果（仍是BCD码数）分别存储在DT6、DT5中。当计算结果超过8位BCD码数的范围时，进位标志继电器R9009瞬间接通（一个扫描周期）；当计算结果为零时，R900B瞬间接通（一个扫描周期）。

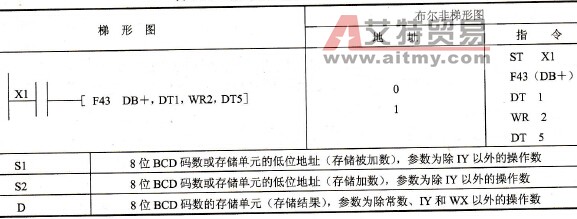

    图4-29    指令的功能    表4-35    指令格式及操作数范围
