FP0的F106 (BSL)指令

    F106 (BSL)是将十六进制数左移一位的指令，其功能是将D指定的十六进制数左移一位。数据左移一位后，D中十六进制数的最高位（4位二进制）的数据移出，并传送到特殊数据寄存器DT9014的最低4位中，D中的最低位（4位二进制）为0，指令格式及操作数范围如表4-100所示。    表4-100    指令格式及操作数范围
    当触发信号X0接通时，DT0中的4位十六进制数被左移一位（4位二进制）。数据左移后，DT0中的最高位（二进制12～15位）的数据移出，并传送到特殊数据寄存器DT9014的最低4位中，DT0中的最低位（二进制0～3位）为0，如图4-76所示。

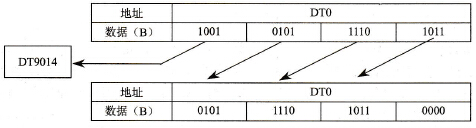

    图4-76    左移指令的执行结果
