FP0的F110 (WSHR)指令

    F110 (WSHR)是将一个数据块（数据存储区域）右移一个字单元的指令，其功能是将首单元D1和末单元D2规定盼数据区右移一个字。数据右移后，首单元D1的数据移出，末单元D2的数据变为0，首单元D1和末单元D2必须为同一类型的操作数，且D1≤D2，指令格式及操作数范围如表4-101所示。    表4-101    指令格式及操作数范围

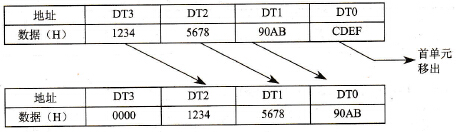

    当X0接通时，从数据寄存器DT0到DT3的数据存储区域右移一个字（16位二进制）。数据右移后，首单元DT0中的数据移出，末单元DT3的数据全为0，如图4-77所示。
    图4-77    右移指令的执行结果
