FP0的F111 (WSHL)指令

    F111 (WSHL)是将一个数据块（数据存储区域）左移一个字的指令，其功能是将首单元D1和末单元D2规定的数据区左移一个字。数据左移后，末单元D2的数据移出，首单元Dl的数据变为0，首单元D1和末单元D2必须为同一类型的操作数，且D1≤D2，指令格式及操作数范围如表4-102所示。    表4-102    指令格式及操作数范围

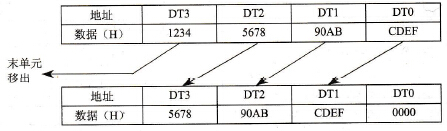

    当触发信号X0接通时，从DT0到DT3的数据存储区域左移一个字（16位二进制）。数据左移后，末单元DT3中的数据移出，首单元DTO的数据全为0，如图4-78所示。
    图4-78    左移指令的执行结果
