FP0的F47 (B-)指令

来源：艾特贸易2017-06-05

简介F47 （ B- ）为 4 位 BCD 码数相减存储在指定存储单元的指令，其功能是将由 S1 、 S2 指定的 4 位 BCD 码数或存储单元中的 4 位 BCD 码数相减，结果存储在指定的 D 中，如图 4-32 所示。指令格

F47（B-）为4位BCD码数相减存储在指定存储单元的指令，其功能是将由S1、S2指定的4位BCD码数或存储单元中的4位BCD码数相减，结果存储在指定的D中，如图4-32所示。指令格式及操作数范围如表4-38所示。当触发信号X1接通时，数据寄存器DT1中的4位BCD码数和内部继电器WR2中的4位BCD码数相减，结果（仍为BCD码数）存储在DT5中。当计算结果超过4位BCD码数的范围时，进位标志继电器R9009瞬间接通（一个扫描周期）；计算结果为零时，R900B瞬间接通（一个扫描周期）。

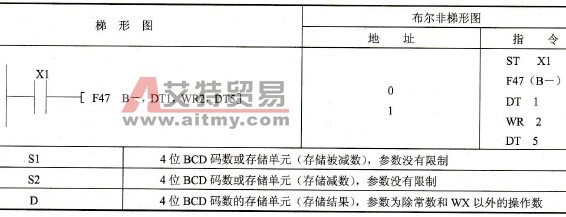

图4-32 指令的功能表4-38 指令格式及操作数范围
