FP0的F48 (DB-)指令

来源：艾特贸易2017-06-05

简介F48 （ DB- ）为 8 位 BCD 码数相减存储在指定单元的指令，其功能是将由 S1 指定的 8 位 BCD 码数减去由 S2 指定的 8 位 BCD 码数，相减的结果存储在指定的 D+1 和 D 中，如图 4-33 所示。指令格

F48（DB-）为8位BCD码数相减存储在指定单元的指令，其功能是将由S1指定的8位BCD码数减去由S2指定的8位BCD码数，相减的结果存储在指定的D+1和D中，如图4-33所示。指令格式及操作数范围如表4-39所示。当触发信号X1接通时，数据寄存器DT2、DT1中的8位BCD码数分别和内部继电器WR3、WR2中的8位BCD码数相减，结果分别存储在DT6、DT5中。当计算结果超过8位BCD码数的范围时，进位标志继电器R9009瞬间接通（一个扫描周期）；当计算结果为0时，R900B瞬间接通（一个扫描周期）。

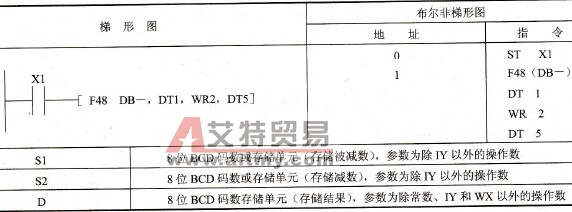

图4-33 指令的功能表4-39 指令格式及操作数范围
