FP0的F50(B4)指令

来源：艾特贸易2017-06-05

简介F50 (B*) 为 4 位 BCD 码数相乘指令，其功能是将由 S1 指定的 4 位 BCD 码数与 S2 指定的 4 位 BCD 码数相乘，结果存储在 (D+1 ， D) 中（ 32 位存储单元），如图 4-34 所示。指令格式及操作数范围

F50 (B*)为4位BCD码数相乘指令，其功能是将由S1指定的4位BCD码数与S2指定的4位BCD码数相乘，结果存储在(D+1，D)中（32位存储单元），如图4-34所示。指令格式及操作数范围如表4-40所示。当触发信号X1接通时，内部继电器WR2中的4位BCD码数和数据寄存器DT1中的4位BCD码数相乘，结果存储在DT6、DT5中。

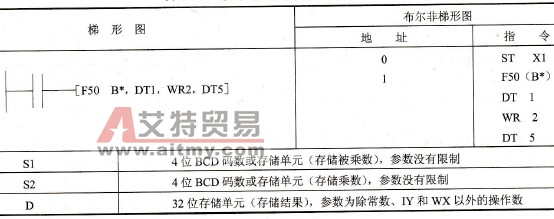

图4-34 指令的功能表4-40 指令格式及操作数范围
