FP0的F51 (DB*)指令

来源:艾特贸易2017-06-05

简介F51 (DB*) 为 8 位 BCD 码数乘法指令,其功能是将 S1 指定的 8 位 BCD 码数与 S2 指定的 8 位 BCD 码数相乘,结果存储在 (D+3 , D+2 , D+1 , D) 中( 64 位存储单元),如图 4-35 所示。指令格式及

    F51 (DB*)8BCD码数乘法指令,其功能是将S1指定的8BCD码数与S2指定的8BCD码数相乘,结果存储在(D+3D+2D+1D)中(64位存储单元),如图4-35所示。指令格式及操作数范围如表4-41所示。    当触发信号X1接通时,内部继电器(WR3WR2)中的8BCD码数和数据寄存器(DT2DT1)中的8BCD码数相乘,结果存储在(DT8DT7DT6DT5)中。
指令的功能

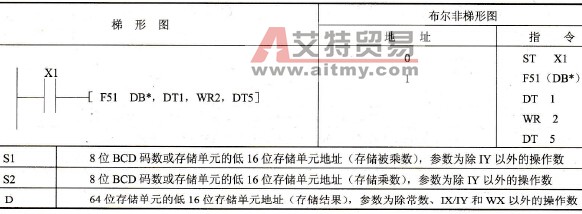

    4-35    指令的功能    4-41    指令格式及操作数范围指令格式及操作数范围
