FP0的F63 (DWIN)指令

    F63 (DWIN)为32位数据块比较指令，其功能是将S1指定的32位数据与S2和S3指定的数据块相比较，以检查S1是否在数据块下限S2和上限S3之间，或大于S3，或小于S2，比较的结果存储在R900A、R900B和R900C中，指令格式及操作数范围如表4-55所示。表4-56给出了R900A、R900B和R900C的状态，其中S2和S3为同类型的操作数，且S2≤S3。    表4-55中，当触发信号X0接通时，(DT1，DT0)中的数据与(DT3，DT2)中的数据（数据块的下限）和(DT5，DT4)中的数据（数据块的上限）进行比较，比较的结果存储在R900A、R900B和R900C中。当(DT1，DT0)>(DT5，DT4)时，R900A接通，Y0保持接通；当(DT3，DT2)≤(DT1，DT0)≤(DT5，DT4)时，R900B接通，Y1保持接通；(DT1，DT0)<(DT3，DT2)时，R900C接通，Y2保持接通。    表4-55    指令格式及操作数范围

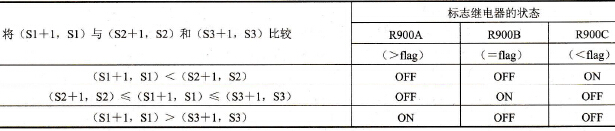

    表4-56    R900A～R900C的状态
