FP0的F60 (CMP)指令

    F60 (CMP)为16位数据的比较指令，其功能是将S1指定的16位数据与S2指定的16位数据进行比较，比较的结果存储在特殊内部继电器R900A～R900C中，指令格式及操作数范围如表4-49所示。表4-50列出了由S1和S2的大小决定的R900A～R900C的输出。如果使用特殊内部继电器R9010（常ON）来作为F60 (CMP)指令的触发信号时，则比较结果标志(R900A～R900C)前的触发信号R9010可省略。    在表4-49的程序中，当触发信号X0接通时，将数据寄存器DTO中的数据与十进制常数(K100)进行比较，当DT0>K100时，R900A为“ON”，内部继电器R0接通。当DT0=K100时，R900B为“ON”，R1接通。DT0<K100时，R900C为“ON”，R2接通。本例的程序也可以用栈操作指令PSHS、RDS和POPS来编写。    表4-49    指令格式及操作数范围

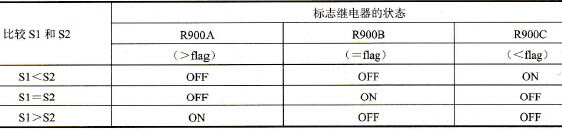

    表4-50    F60 (CMP)对R900A～R900C状态的影响
