FP0的F71 (HEXA)指令

    F71(HEXA)为十六进制数转换成ASCII码数的指令，其功能是根据S2设定的内容，将S1指定的16位存储单元开始的十六进制数转换成对应的ASCII码数，结果存储在由D指定的16位存储单元开始的区域中，指令格式及操作数范围如表4-66所示。当触发信号X0接通时，将存储在DT0中的4个字节数据转换成ASCII码数，结果存储在DT11和DT10中，指令中S2指定将要转换的数据的字节数。当S2=K1（1个字节）时，只转换S1的低字节。S2=K4（4个字节）时的结果如图4-44所示。    表4-66    指令格式及操作数范围

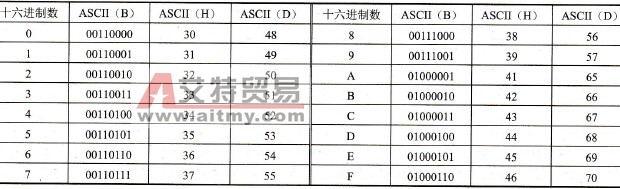

    一个十六进制数（4位二进制）对应的ASCII码数采用8位二进制（1个字节）表示，将十六进制数转换成ASCII码数后，数据长度为原来的2倍。    十六进制数(0～F)的ASCII码数对应的二进制(B)、十六进制(H)和十进制(D)形式如表4-67所示。    表4-67    ASCII码数表

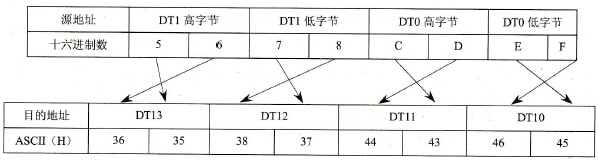

    图4-44    S2=K4时F71 (HEXA)指令的执行结果
