FP0的F61 (DCMP)指令

    F61 (DCMP)为32位数据比较指令，其功能是将S1指定的32位常数或32位存储单元中的数据与S2指定的32位常数或32位存储单元中的数据进行比较，结果存在特殊内部继电器R900A～R900C中，指令格式及操作数范围如表4-51所示。表4-52列出了由(S1+1，S1)和(S2+1，S2)的大小决定的R900A～R900C的输出。    在表4-51中，当触发信号X0接通时，将(DT101，DT100)中的数据与(DT1，DT0)中的数据进行比较，当(DT1，DT0)>(DT101，DT100)时，R900A为“ON”，输出继电器Y0接通。当(DT1，DT0)=(DT101，DT100)时，R900B为“ON”，输出继电器Y1接通。(DT1，DT0)<(DT101，DT100)时，R900C为“ON”，则Y2接通。    表4-51    指令格式及操作数范围

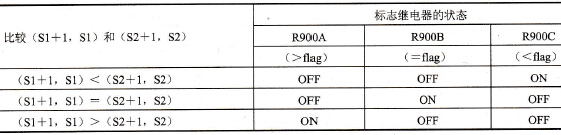

    表4-52    R900A～R900C的状态
