FP0的F62 (WIN)指令

来源:艾特贸易2017-06-05

简介F62 (WIN) 为 16 位数据块的比较指令,其功能是将 S1 指定的 16 位常数或 16 位存储单元中的数据与 S2 和 S3 指定的数据块相比较,以检查 S1 是否在数据块的下限 S2 和上限 S3 之间,或大于

    F62 (WIN)16位数据块的比较指令,其功能是将S1指定的16位常数或16位存储单元中的数据与S2S3指定的数据块相比较,以检查S1是否在数据块的下限S2和上限S3之间,或大于S3,或小于S2,比较的结果存储在R900AR900BR900C中,指令格式及操作数范围如表4-53所示。表4-54给出了R900A>标志)、R900B=标志)和R900C<标志)的状态,其中S2S3为同类型的操作数,并且S2S3    编程时,对于该指令应该使用同样的触发信号,若采用R9010来作为该指令的触发信号时,R9010可省略,比较特殊数据不能使用该指令。    4-53    指令格式及操作数范围
指令格式及操作数范围

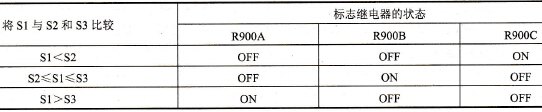

    4-53中,当触发信号X0接通时,DT0中的数据与DT2中的数据(数据块的下限)和DT4中的数据(数据块的上限)进行比较,比较的结果存储在R900AR900BR 900C中。当DT0>DT4时,R900A接通,Y0保持接通;当DT2DT0DT4时,R900B接通,Y1保持接通;DT0<DT2时,R900C接通,Y2保持接通。    4-54    R900AR900C的状态R900A~R900C的状态
