FP0的F6(DGT)指令

    F6 (DGT)为十六进制数(digit)的传送指令，其功能是将一个16位常数或存储单元中的十六进制数的若干位（1～4位）传送到另一个16位存储单元的指定位中。每一个单元为4位十六进制数，地址为D3～DO，指令格式及操作数范围如表4-7所示。当触发信号XO接通时，数据寄存器DT100的第0位十六进制数将被传送到输出字继电器WY0的第0位。16位数据的十六进制位的规定如表4-8所示。源存储单元和目的存储单元所指定的位地址由n来设定，n的设定格式如图4-7所示。当指定的位地址都为0，即H000时，可缩写为H0。    表4-7    指令格式及操作数范围
    表4-8    十六进制位(digit)的规定

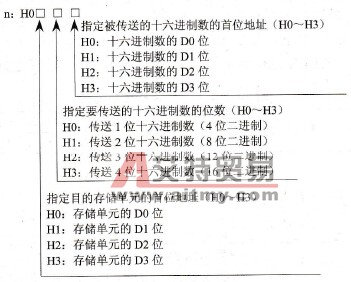

    图4-7    n的设定格式    【例4-5】若WR1=H89EF，DT5 =H1234，则X1闭合时，下面的指令将WR1中4位十六进制数的D2、D3位分别传送到数据寄存器DT5中的D1、D2位，D0、D3位保持不变。即指令执行后，DT5 = H1894，如图4-8所示。    【例4-6】若WR1=H4567，DT5 =HABCD，则X1闭合时，下面的指令将WR1中4位十六进制数的D1、D2、D3、D0位分别传送到数据寄存器DT5中的D2、D3、D0、D1位。即指令执行后，DT5 =H5674，如图4-9所示。
    图4-8    梯形图
    图4-9    梯形图
