FP0的F28 (D-)指令

来源:艾特贸易2017-06-05

简介F28 ( D- )为 32 位数据相减存储在指定单元的指令,其功能是将由 S1 指定的 32 位常数或 32 位数据存储单元中的数据( S1 为低 16 位, S1+1 为高 16 位)与由 S2 指定的 32 位数据存储单元

    F28D-)为32位数据相减存储在指定单元的指令,其功能是将由S1指定的32位常数或32位数据存储单元中的数据(S1为低16位,S1+1为高16位)与由S2指定的32位数据存储单元(S2为低16位,S2+1为高16位)中的数据相减,结果存在数据存储单元DD+1中,如图4-17所示。指令格式及操作数范围如表4-22所示。    当触发信号X1接通时,DT2DT1中的数据和WR3WR2中的数据相减,结果存储在DT6DT5中。当计算结果超过32位数据范围时,进位标志继电器R9009瞬间接通(一个扫描周期);当计算结果为零时,R900B瞬间接通(一个扫描周期)。
指令的功能

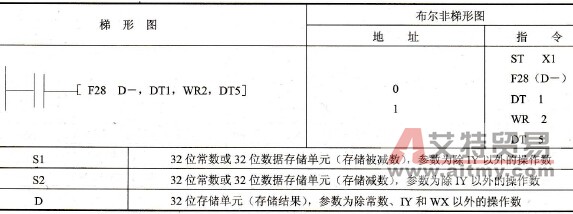

    4-17    指令的功能    4-22    指令格式及操作数范围指令格式及操作数范围
