FP0的F20(+)指令

    F20(+)为16位数的加法指令，其功能是当触发信号接通时，将S指定的16位常数或16位数据存储单元中的数据与D指定的16位数据存储单元中的数据相加，结果存储在D指定的数据存储单元中，如图4-10所示。指令格式及操作数范围如表4-15所示。    表4-14    二进制算术运算指令
    当触发信号X1接通时，内部字继电器WR2中的数据和数据寄存器DT1中的数据相加，结果存储在WR2中（被加数存储单元D中的数据被加法结果覆盖）。16位数据存储单元的数据存储范围是-32768～32767 (H8000~H7FFF)。当计算结果超过16位二进制数的范围时，进位标志继电器R9009瞬间接通（一个扫描周期）；当计算结果为0时，R900B瞬间接通（一个扫描周期）。    需要特别注意的是，如果指令前面是保持型的触发信号，则在每一个扫描周期该指令都执行一次，所以通常要在触发信号后面加上前沿或后沿微分指令，这样才能得到预期的正确运算结果。高级指令中很多都有类似的情况，后面不再重复说明。

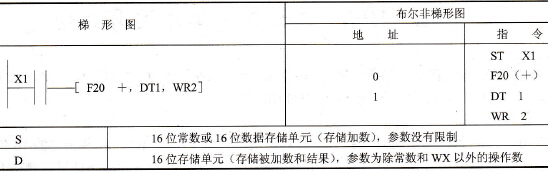

    图4-10    指令的功能    表4-15    指令格式及操作数范围
