FP0的F22(+)指令
来源：艾特贸易2017-06-05
简介F22(+) 为 16 位数据相加存储在指定单元的指令，其功能是将由 S1 和 S2 指定的 16 位常数或 16 位存储单元中的数据相加，结果存储在指定的 D 中，如图 4-12 所示。指令格式及操作数范围如
F22(+)为16位数据相加存储在指定单元的指令，其功能是将由S1和S2指定的16位常数或16位存储单元中的数据相加，结果存储在指定的D中，如图4-12所示。指令格式及操作数范围如表4-17所示。 当触发信号X1接通时，内部字继电器WR2中的数据和数据寄存器DT1中的数据相加，结果存储在DT5中。当计算结果超过16位二进制数的范围时，进位标志继电器R9009瞬间接通（一个扫描周期）；计算结果为零时，R900B瞬间接通（一个扫描周期）。

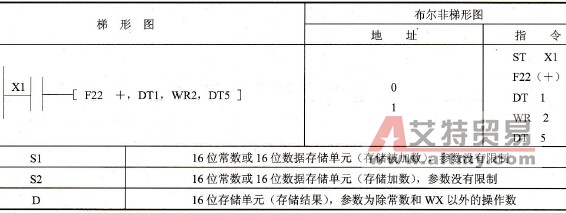

图4-12 指令的功能 表4-17 指令格式及操作数范围
