FP0的F23 (D+)指令

    F23 (D+)为32位数据相加存储在指定单元的指令，其功能是将由S1指定的32位常数或32位数据存储单元中的数据（S1为低16位，S1+1为高16位）与由S2指定的32位数据存储单元（S2为低16位，S2+1为高16位）中的数据相加，结果存在数据存储单元D和D+1中，如图4-13所示。指令格式及操作数范围如表4-18所示。    当触发信号X1接通时，内部继电器WR3、WR2中的数据分别和数据寄存器DT2、DT1中的数据相加，结果分别存储在DT6、DT5中。当计算结果超过32位数据范围时，进位标志继电器R9009瞬间接通（一个扫描周期）；当计算结果为零时，R900B瞬间接通（一个扫描周期）。

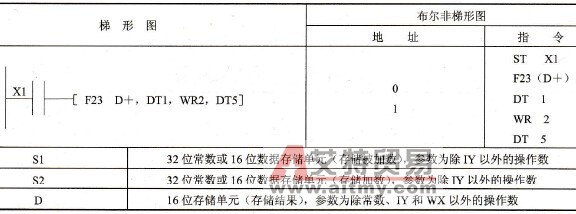

    图4-13    指令的功能    表4-18    指令格式及操作数范围
