PLC与拨码开关的连接

来源:艾特贸易2017-06-05

简介如果 PLC 控制系统中的某些数据需要经常修改,可使用多位拨码开关与 PLC 连接,在 PLC 外部进行数据设定。如图 6-5 所示为一位拨码开关的示意图,一位拨码开关能输入一位十进制数的

    如果PLC控制系统中的某些数据需要经常修改,可使用多位拨码开关与PLC连接,在PLC外部进行数据设定。如图6-5所示为一位拨码开关的示意图,一位拨码开关能输入一位十进制数的09,或一位十六进制数的0F
一位拨码开关的示意图
    6-5    一位拨码开关的示意图    如图6-6所示4位拨码开关组装在一起,把各位拨码开关的COM端连在一起,接在PLC输入侧的COM端子上。每位拨码开关的4条数据线按一定顺序接在PLC4个输入点上。由图可见,使用拨码开关要占用许多PLC输入点,所以不是十分必要的场合,一般不要采用这种方法。

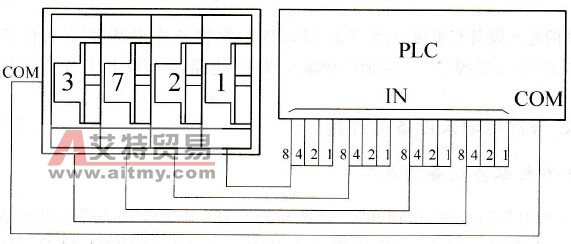

4位拨码开关与PLC的连接
    6-6    4位拨码开关与PLC的连接    输入采用拨码开关时,可采用下一节将介绍的分组输入法或矩阵输入法,以提高PLC输入点的利用率。
