Schneider PLC的PROFIBUS协议结构

    PROFIBUS协议以IS O/OSI参考模型为基础，其协议结构如图6-23所示。
    图6-23    PROFIBUS协议结构图    作为一种高效、快速的通信协议，PROFIBUS使用了第1层（物理层）、第2层（数据链路层）及第7层（应用层），而第3～6层没有使用。正是这种简化的结构确保了协议能够快速、高效地进行数据传输。PROFIBUS互连模型如图6-24所示。    PROFIBUS-DP（Decentralized Periphery，分布式外部设备）是一种高速低成本的数据传输，用于自动化系统中单元级控制设备与分布式I/O的通信。对于较高成本的24V并行信号传输技术来说，PROFIBUS-DP是一种优化的替换方案。主站之间的通信为令牌方式，主站与从站之间为主从轮询方式，以及这两种方式的混合。一个网络中有若干个从站（被动节点），而其逻辑令牌只含有一个主站，这样的网络为纯主。从系统。典型的PROFIBUS-DP总线配置是以此种总线存取程序为基础，一个主站轮询多个从站。如图6-25所示。

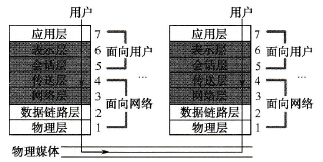

    图6-24    PROFIBUS互连模型

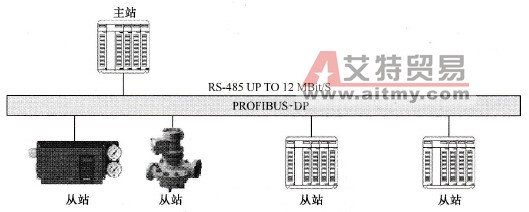

    图6-25    PROFIBUS-DP总线配置    现在PROFIBUS协会拥有600多个成员，遍布世界各地，有近800个系列的PROFIBUS产品。
