S7-200 PLC高速计数器的分类和工作模式

    高速处理器可分为4类，具有内部方向控制的单相计数、具有外部方向控制的单相计数、具有两个计数输入的两相计数和A/B两相正交计数。对于两相计数器，各计数均可运行于最大频率。在正交模式下，可选择1×（1倍）或4×（4倍）的最高计数频率。    高速计数器的工作模式分为三类（无复位、有复位无启动输入、有复位有启动输入）12种，各个高速计数器的工作模式及其输入端子如表3 -19～表3- 24所示，各个高速计数器之间重复使用同一输入端子（如I0.1、I0.4），但在同一程序中，一个输入端子只能确定为一种工作模式，不能同时分配给两种工作模式。    表3-19    HSC0的工作模式及输入端子

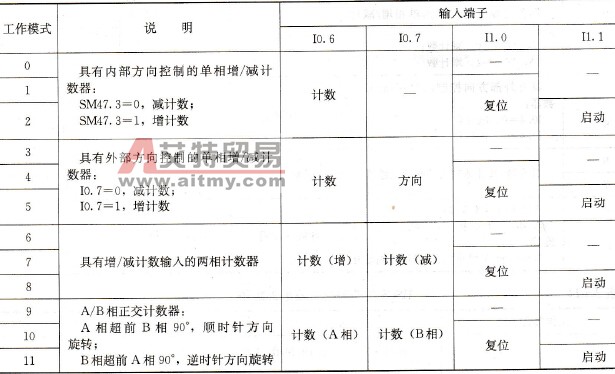

    表3-20    HSC1的工作模式及输入端子

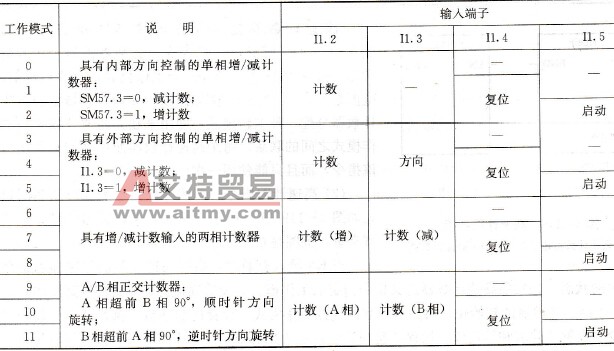

    表3-21    HSC2的工作模式及输入端子
    表3-22    HSC3的工作模式及输入端子

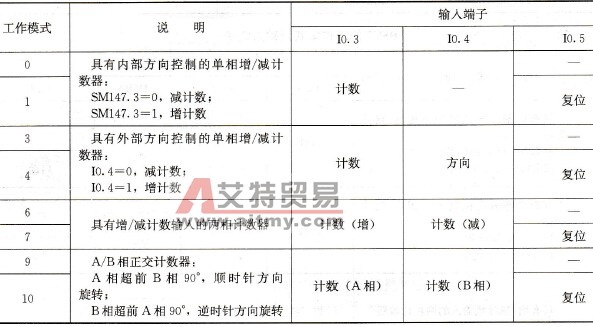

    表3-23    HSC4的工作模式及输入端子

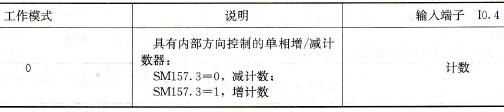

    表3-24    HSC5的工作模式及输入端子

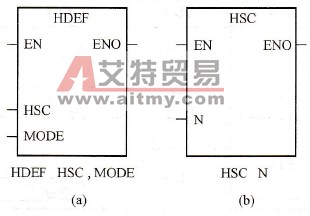

    高速计数器定义指令的梯形图和语句表如图3 - 119 (a)所示，HSC为高速计数器编号，字节型常量，范围为0～5，MODE为工作模式，字节型常量，范围是0～11。当使能输入端EN=1时，为指定的高速计数器分配一种工作模式，即用来建立高速计数器与工作模式之间的联系。每个高速计数器使用之前必须使用该指令，而且只能使用一次。
    图3-119    高速计数器指令    (a)高速计数器定义指令；(b)高速计数指令
