S7-200 PLC高速脉冲输出使用的特殊标志位存储器

    每个高速脉冲输出对应一定数量的特殊标志位存储器，这些存储器包括控制字节存储器、状态字节存储器和参数数值存储器，用来控制高速脉冲的输出形式，反映输出状态和参数值，特殊标准位存储器的分配如表3-25所示。    表3-25    高速脉冲输出使用的特殊标志位存储器
    每个高速脉冲输出都设定了一个状态字节，程序运行时，根据运行状态使某些位自动置位，可以通过程序来读相关位的状态，以此状态作为判断条件实现相应操作，状态字节中各状态位的功能如表3-26所示。    表3-26    高速脉冲输出的状态位

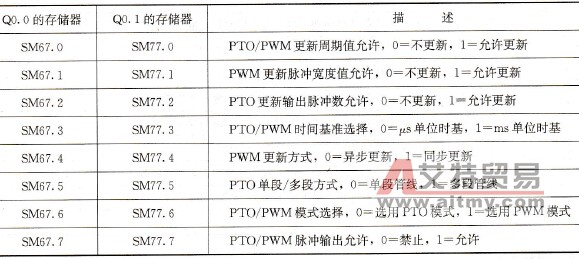

    每个高速脉冲输出都对应一个控制字节，通过对控制字节指定位的编程，根据操作要求设置字节中各控制位，如脉冲输出允许、PTO/PWM模式选择、单段／多段选择、更新方式、时间基准和允许更新等，控制字节中各控制位的功能如表3-27所示。    表3-27    高速脉冲输出的控制位
