Twido PLC离散型I/O扩展模块介绍

    Twido离散量I/O扩展模块系列包括输入模块、输出模块和输入/输出混合模块。除了集成在一体型本体控制器和模块型本体控制器的I/O之外，还提供了15种I/O模块，以适应工业控制的各种应用要求，且能降低成本。共有以下离散I/O模块：    ●1个交流120V离散输入模块：8通道，使用可插拔式螺钉端子进行安装。    ●4个直流24V离散输入模块：由1个8通道模块、2个16通道模块和1个32通道模块组成。根据型号，配有可插拔式螺钉端子或者HE10型连接。这些模块根据型号可分为漏型或源型。    ●8个离散输出模块：包括带8个和16个继电器输出的模块，带6个、16个、32个通道漏型晶体管输出的模块和带6个、16个、32个通道源型晶体管输出的模块。根据型号不同，分别配有可插拔式螺钉端子或者HE10型连接器。    ●2种离散输入/输出混合模块，包括可插拔式螺钉端子的4通道输入/4通道继电器输出模块和不可插拔式卡簧端子的16通道输入/8通道继电器输出模块。    所有离散I/O模块的输入/输出通道与内部电气回路之间均通过光电耦合器隔离。Twido离散量I/O扩展模块如图5-3所示。
    图5-3    Twido离散量I/O扩展模块图    图5-3中：    1-用于和前一个模块的电气连接的扩展连接器。    2-1个或2个用于显示通道和模块诊断的显示区域。    3-根据型号不同，分别带1个或2个不同类型连接器，其中，1个或2个可插拔式螺钉端子，用于型号的末尾为T的模块；1个或2个HE10型连接器，用于型号末尾为K的模块；不可插拔式卡簧端子，用于模块TWDDMM24DRF。    4-用于加固与前一个模块的连接的锁紧机构。    标准漏极或源极输入内部电路如图5-4所示。    锁存、高速漏极或源极输入内部电路如图5-5所示。    输出延迟如图5-6所示。
    图5-4    标准漏极或源极输入内部电路图
    图5-5    锁存、高速漏极或源极输入内部电路图

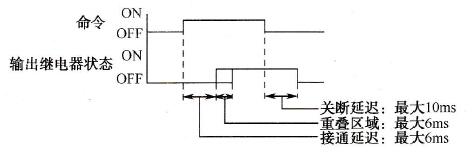

    图5-6    输出延迟图
