S7-200 PLC译码指令：DECO

    译码指令的梯形图和语句表如图3- 98 (b)所示，使能输入端EN有效时，根据字节型输入数据IN的低4位所表示的位号将OUT所指定的字单元的对应位置1，其他位置O，即对半个字节的编码进行译码来选择一个字型数据16位中的1位。    IN的寻址范围：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*LD、*AC和常量。    OUT的寻址范围：VW、IW、QW、MW、SW、SMW、LW、T、C、AQW、AC、*VD、* AC和*LD。    指令格式：DECO    IN，OUT    使能流输出ENO断开的出错条件：0006（间接寻址）；SM4.3（运行时间）。    译码指令和编码指令的应用举例如图3 - 99所示。
    图3-98    译码和编码指令    (a)译码指令；(b)编码指令

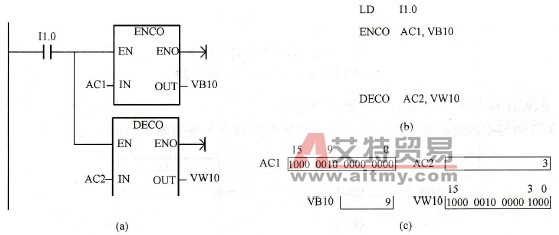

    图3 - 99    编码指令和译码指令使用举例    (a)梯形图；(b)语句表；(c)执行结果
