S7-200 PLC ASCII码与十六进制数之间的转换指令

    ASCII码与十六进制数之间的转换指令的梯形图和语句表如图3-102所示。
    图3-102    ASCII码与十六进制数之间的转换指令    (a) ASCII码转换成十六进制数指令；(b)十六进制数转换成ASCII码指令    ATH，ASCII码转换成十六进制数指令，使能输入端EN有效时，将从IN开始的长度为LEN的ASCII码转换为十六进制数，并将结果送到OUT开始的字节进行输出。ASCII字符串的最大长度为255字符。    HTA，十六进制数转换成ASCII码指令，使能输入端EN有效时，将从输入字节IN开始的十六进制数字转换成从OUT开始的ASCH字符。欲转换的十六进制数字位数由长度(LEN)指定。可转换的最大十六进制数字位数为255。有效ASCII字符是十六进制数值30～39(ASCII码0～9)和41～46（ASCII码A～F）。    IN、OUT的寻址范围：VB、IB、QB、MB、SB、SMB、LB、*VD、*AC和*LD。    LEN的寻址范围：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*AC、*LD和常量。    指令格式：ATH    IN，OUT，LEN    HTA    IN，OUT，LEN    指令影响的特殊标志位：SMl.7（非法ASCII码）    使能流输出ENO断开的出错条件：0006（间接寻址）；SM4.3（运行时间）；SM1.7（非法ASCII码）；0091（操作数超界）。    ASCH码与十六进制数之间转换指令的应用实例如图3- 103所示，该例实现将VD100中的ASCII代码转换成十六进制数。

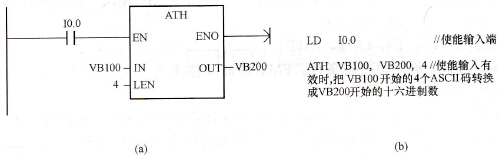

    图3 - 103    ATH指令使用举例    (a)梯形图；(b)语句表    图3 -103中，已知(VB100)=33, (VB101)=32, (VB102)=41, (VB103)=45，程序运行后：(VB200) =32, (VB201) =AE。
